۸ سوال رایج درباره سازه فضاکار (Space Frame)
پاسخ تخصصی به دغدغههای کارفرمایان، طراحان و مدیران پروژه
سازه فضاکار، یکی از پرکاربردترین سیستمهای سازهای در ایران و کشورهای منطقه است. اما برای بسیاری از کارفرمایان و مشاوران، هنوز ابهاماتی در خصوص عملکرد، هزینه، نوع اجرا و انتخاب اجزا وجود دارد. در این مقاله به ۸ پرسش رایج درباره سازه فضاکار (space frame) پاسخ دادهایم تا شما با دیدی فنی، اقتصادی و اجرایی، بهترین تصمیم را بگیرید.
۱. آیا میتوان سازه فضاکار را بدون ستون میانی اجرا کرد؟
بله، این یکی از بزرگترین مزیتهای سازه فضاکار است.
با استفاده از طراحی مناسب و مقاطع دقیق، دهانههایی تا ۷۰ متر و بیشتر بدون هیچگونه ستون میانی قابل اجرا هستند. پیاده سازی نوع سازه دهانه قابل اجرا گنبد فضاکار تا ۹۰ متر، تخت فضاکار تا ۶۰ متر، فرم قوسی یا سهموی تا ۷۰ متر بدون ستون میسر است.
در سالنهای ورزشی، نمایشگاه و انبار، نبودن ستون وسط، باعث افزایش بهرهبرداری و انعطافپذیری میشود.

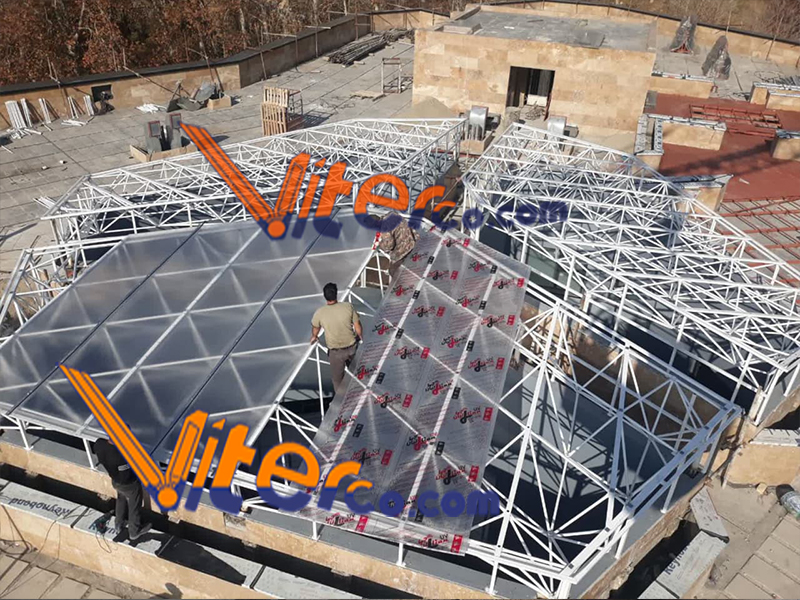

۲. کدام نوع پوشش برای سازه فضاکار مناسبتر است؟
انتخاب پوشش باید براساس اقلیم، کاربری، بودجه و طول عمر مورد انتظار انجام شود.
۳. برای سالن های صنعتی، سازه فضاکار بهتر است یا خرپا؟
در پروژههایی که سرعت اجرا، دهانه بزرگ و زیبایی اهمیت دارد، سازه فضاکار انتخاب هوشمندانهتری است.
۴. نصب سازه فضاکار چقدر زمان میبرد؟
این مدت زمان بستگی به ابعاد سازه، محل پروژه، تجهیزات نصب(مثل جرثقیل) و تیم اجرایی دارد. اما:
در حالت استاندارد، یک تیم نصب حرفهای میتواند روزانه ۲۵۰ تا ۴۰۰ مترمربع از سازه فضاکار را نصب کند.
کل پروژه یک سالن ۲۵۰۰ متری، طی ۱۰ تا ۱۵ روز کاری قابل اجراست.
این سرعت عمل اجرای پروژه، در مقایسه با سازههای جوشی یا بتنی بسیار بیشتر است.
۵. هزینه حمل سازه فضاکار تا محل پروژه چقدر است؟
سازه فضاکار معمولاً بهصورت قطعات پیشساخته و بستهبندی شده (پالتشده) حمل میشود. بسته به وزن و فاصله، هزینه باربری بدین شرح می باشد:
هزینه حمل در داخل ایران: از ۱۵ تا ۳۰ میلیون تومان به ازای هر تریلی (۲۴ تن)
هزینه ارسال به عراق یا اقلیم کردستان: بین ۵۰ تا ۸۵ میلیون تومان با ترخیص مرزی
لازم به توضیح است که سبک بودن و ابعاد کوچک قطعات، باعث میشود حجم حمل پایینتر از سازههای دیگر باشد.
۶. آیا سازه فضاکار برای پروژههای موقت یا صادراتی مناسب است؟
بله؛ این سیستم به دلایل زیر برای پروژههای موقتی، صادراتی یا قابل انتقال، بسیار مناسب است:
- امکان باز و بسته شدن سریع
- مونتاژ با پیچ و مهره و پین
شایان ذکر است که بسیاری از شرکتهای ایرانی (از جمله گروه سازه فضایی ویتر) پروژههایی برای عراق، عمان و ارمنستان با این سیستم اجرا کردهاند.
۷. بهترین مقطع پروفیل برای اعضای سازه فضاکار چیست؟ لوله یا قوطی؟
لوله فولادی (Pipe):
- مقاوم در برابر فشار و کشش محوری
- رایجترین انتخاب برای سازه فضاکار
قوطی یا RHS :
- مناسب برای پروژههای صنعتی خاص
- اما سنگینتر و دارای تمرکز تنش در گوشهها
در نتیجه برای اکثر پروژهها، لوله فولادی Ø48 تا Ø76 بهترین گزینه است.
۸. چطور از کپیبرداری طرح سازه فضاکار خود جلوگیری کنیم؟ (حقوق فنی و مهندسی)
اگر طرح خاصی دارید (فرم هندسی، گره خاص، جزئیات نصب)، برای محافظت قانونی:
1. قرارداد طراحی اختصاصی تنظیم کنید (با ذکر مالکیت فکری).
2. نقشهها دارای امضای طراح و مهر شرکت باشند.
3. در صورت انجام صادرات، کدگذاری روی قطعات انجام دهید.
4. طرحهای خاص را در مراجع مالکیت صنعتی ثبت کنید.
گروه سازه فضایی ویتر برای پروژههای سفارشی، تمام این تدابیر را در نظر میگیرد تا امنیت فکری کارفرما حفظ شود.
سازه فضاکار، تنها یک سیستم نیست؛ یک راهکار مهندسی برای کاهش هزینه، افزایش سرعت و ارتقای کیفیت است.
